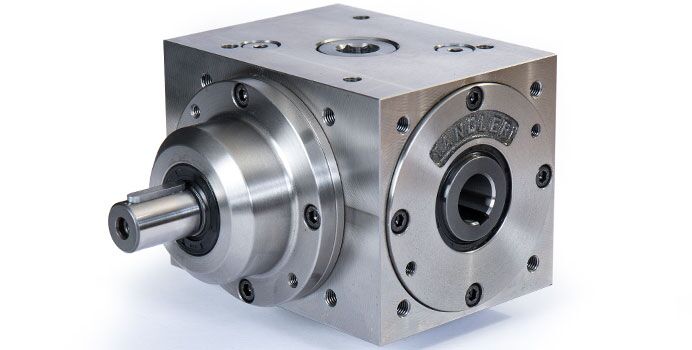

Kegelradgetriebe mit Hohlwelle

TANDLER-Bezeichnung: Spiralkegelgetriebe HW | HWK | HWZ | HWS

Kegelradgetriebe mit Hohlwelle werden zum Beispiel zum Antrieb von Spindeln eingesetzt. Sie eignen sich auch hervorragend zum direkten Anschluß von Wellensträngen und sorgen damit für eine Weiterleitung des Drehmoments bei geringem Bauraum.

Technische Daten

KEGELRADGETRIEBE MIT HOHLWELLE HW | HWK | HWZ | HWS
Getriebegröße 9 Baugrößen lieferbar
Übersetzung 1:1 - 1,25:1 - 1,5:1 - 1,75:1
2:1 - 2,5:1
3:1 - 3,5:1
4:1 - 5:1 - 6:1
Weitere Übersetzungen auf Anfrage.
Max. Drehmoment Bis zu 10.000 Nm
Max. Drehzahl Bis zu 3.000 min-1
Höhere Drehzahlen auf Anfrage.
Verdrehspiel Maximal bis 6'-7' je nach Getriebegröße
Eingeengtes Verdrehspiel Maximal bis 4'
Zapfen-/Bohrungsdurchmesser Von 9 bis 90mm je nach Getriebegröße
Räderanordnung Viele unterschiedliche Räderanordnungen lieferbar

Unterschiedliche Ausführungen mit Passfedernut, Keilnabe, Zahnnabe oder Schrumpfscheibe stehen zur Verfügung.

Kegelradgetriebe mit Hohlwelle und Passfedernut

HW - Mit Passfedernut

Kegelradgetriebe mit Hohlwelle und Keilnabe

HWK - Mit Keilnabe

Kegelradgetriebe mit Hohlwelle und Zahnnabe

HWZ - Mit Zahnnabe

Kegelradgetriebe mit Hohlwelle und Schrumpfscheibe

HWS - Mit Schrumpscheibe

Kegelradgetriebe mit Hohlwelle - Möglichkeiten
