HYP FS2 HW | HWS mit Hohlwelle

Hypoidgetriebe mit Hohlwelle oder mit Hohlwelle und Schrumpfscheibe

TANDLER-Bezeichnung: ServoFoxx® Hypoidgetriebe HYP FS2 HW | HWS

Hypoidgetriebe mit Hohlwelle
Hypoidgetriebe mit Hohlwelle
Variante HYP FS2 HW

In der Variante HW ist die Abtriebsseite als gehärtete und geschliffene Hohlwelle mit Passfedernut ausgeführt. So ist auch abtriebsseitig eine einfache Anbindung mittels Welle und Passfeder möglich. Die hohe Oberflächenhärte der Welle verhindert ein vorzeitiges Ausschlagen der formschlüssigen Verbindung.

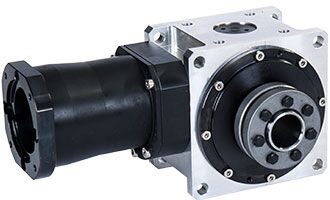

Hypoidgetriebe mit Hohlwelle und Schrumpfscheibe
Variante HYP FS2 HWS

Die Ausführung HWS mit geschliffener Hohlwelle und Schrumpfscheibe bietet eine starke, kraftschlüssige Verbindung. Diese ist komplett spielfrei und unempfindlich bei Stößen oder Reversierbetrieb.

Technische Daten

HYPOIDGETRIEBE HYP FS2 HW | HWS
Getriebegröße 8 Baugrößen lieferbar
Übersetzung 5:1 - 8:1 - 10:1 - 12:1 - 15:1
Weitere Übersetzungen auf Anfrage
Max. Drehmoment Bis zu 2.118 Nm
Max. Drehzahl Bis zu 3.000 min-1
Höhere Drehzahlen auf Anfrage
Verdrehspiel ≤ 6'
Eingeengtes Verdrehspiel ≤ 3'
Bohrungs­durchmesser Hohlwelle Von 16 bis 70mm (HW) und von 20 bis 70mm (HWS) je nach Getriebegröße
Motorzapfen­durchmesser Von 8 bis 55mm je nach Getriebegröße
