FS2: Servo-Kegelrad­getriebe mit Flansch

Die Standard­version unseres Servo-Kegelrad­getriebes

TANDLER-Bezeichnung: ServoFoxx® Spiralkegel­getriebe FS2

Servo-Kegelradgetriebe mit Flansch Standardversion

Das Servo-Kegelradgetriebe FS2 in der Standardausführung ist antriebsseitig mit Flansch und zweiteiliger Kupplung ausgestattet. Dabei ist es für nahezu jeden Servomotor passend und eröffnet alle Kombinationsmöglichkeiten aus TANDLERs Kegelradgetriebe-Programm. Dazu gehören Schaltfunktionen, Hohlwellenausführung oder bis zu fünf Abtriebszapfen.

Technische Daten

SERVO-KEGELRADGETRIEBE FS2
Getriebegröße 8 Baugrößen lieferbar
Übersetzung 1:1 - 1,25:1 - 1:1,25 - 1,5:1 - 1:1,5 - 1,75:1
2:1 - 2,5:1
3:1 - 3,5:1
4:1 - 5:1 - 6:1
Weitere Übersetzungen auf Anfrage
Max. Drehmoment Bis zu 2.836 Nm
Max. Drehzahl Bis zu 3.000 min-1
Höhere Drehzahlen auf Anfrage
Verdrehspiel ≤ 6'
Eingeengtes Verdrehspiel ≤ 3'
Abtriebszapfen­durchmesser Von 12 bis 75mm je nach Getriebegröße
Motorzapfen­durchmesser Von 8 bis 60mm je nach Getriebegröße
Räderanordnung Viele unterschiedliche Räderanordnungen lieferbar

Auch mit Antriebszapfen und anderen Übersetzungen erhältlich, siehe Kegelradgetriebe-Katalog (siehe Standardversion).

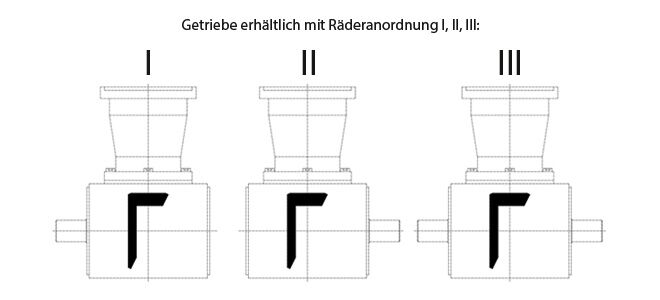

Servokegelradgetriebe - Räderanordnung

Für weitere Räderanordnungen ziehen Sie bitte den ServoFoxx®-Katalog und den Kegelradgetriebe-Katalog zur Rate.
