FS2 HW | HWK | HWZ | HWS

Servo-Kegelradgetriebe mit Flansch und Hohlwelle

TANDLER-Bezeichnung: ServoFoxx® Spiralkegelgetriebe FS2 HW | HWK | HWZ | HWS

Servo-Kegelradgetriebe mit Hohlwelle

Unsere Servo-Kegelradgetriebe FS2 HW | HWK | HWZ | HWS entsprechen dem ServoFoxx® FS2 Getriebe, sind jedoch mit verschiedenen Hohlwellen-Ausführungen ausgestattet. Sie haben die Wahl zwischen gehärteten Hohlwellen mit Passfedernut, verschiedene Innenprofile oder als HWS mit Schrumpfscheibe für eine spielfreie Übertragung des Drehmoments.

Servo-Kegelradgetriebe mit Hohlwelle

FS2 HW - Passfedernut

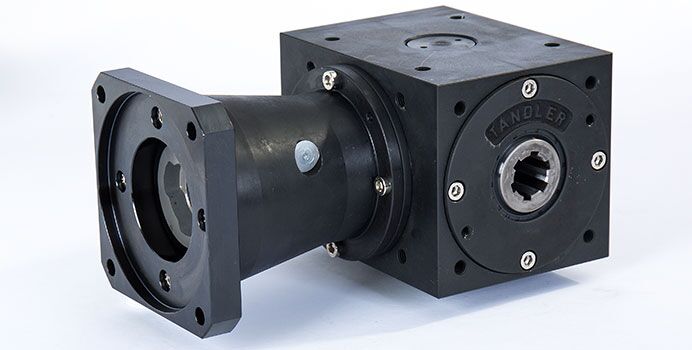

Servo-Kegelradgetriebe mit Hohlwelle und Keilnabe

FS2 HWK - Keilnabe

Servo-Kegelradgetriebe mit Hohlwelle und Zahnnabe

FS2 HWZ - Zahnnabe

Servo-Kegelradgetriebe mit Hohlwelle und Schrumpfscheibe

FS2 HWS - Schrumpfscheibe

Skizze Servo-Kegelradgetriebe mit Hohlwelle - Möglichkeiten

Technische Daten

SERVO-KEGELRADGETRIEBE FS2 HW| HWK | HWZ | HWS
Getriebegröße 8 Baugrößen lieferbar
Übersetzung 1:1 - 1,25:1 - 1:1,25 - 1,5:1 - 1:1,5 - 1,75:1
2:1 - 2,5:1
3:1 - 3,5:1
4:1 - 5:1 - 6:1
Weitere Übersetzungen auf Anfrage
Max. Drehmoment Bis zu 2.836 Nm
Max. Drehzahl Bis zu 3.000 min-1 Höhere Drehzahlen auf Anfrage
Verdrehspiel ≤ 6'
Eingeengtes Verdrehspiel ≤ 3'
Bohrungs­durchmesser Hohlwelle Von 12 bis 65mm je nach Getriebegröße
Motorzapfen­durchmesser Von 8 bis 60mm je nach Getriebegröße
Räderanordnung Viele unterschiedliche Räderanordnungen lieferbar

Auch mit Antriebszapfen und anderen Übersetzungen erhältlich, siehe Kegelradgetriebe-Katalog (siehe Varianten mit Hohlwelle).
