Spiralkegelrad

Spiralkegelrad

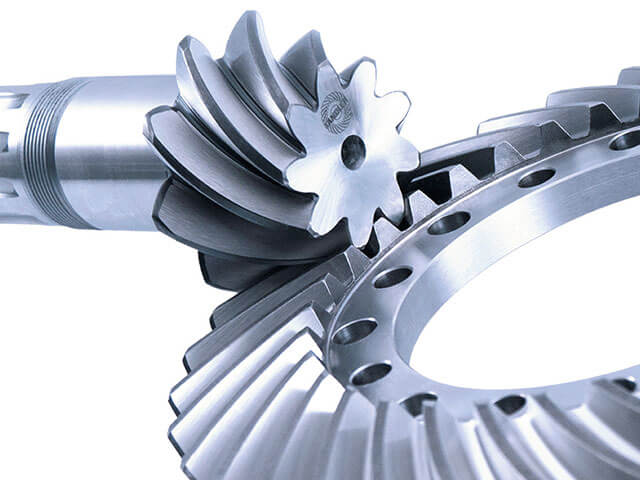

Spiralkegelrad in Zyklo-Palloid- und Palloid-Verzahnung

Wir sind Spiralkegelrad-Hersteller (bogenverzahnte Kegelräder) und haben verschiedene Verzahnungen im Angebot. Unsere Spiralkegelräder werden nach dem bekannten "kontinuierlichen Kegelrad-Wälzfräsverfahren", von Klingelnberg, hergestellt. Wir bieten sowohl das Palloid, als auch das Zyklo- Palloid- Verfahren an.

Die Besonderheit des Zyklo-Palloid-Verfahren ist der zweiteilige Messerkopf. Dieser gestattet eine Herstellung im Zweiflankenschnitt, was bedeutet, dass beide Flanken des Kegelrades in einem Schnitt gefertigt werden. Die Verzahnung besitzt eine konstante Zahnhöhe und eine verlängerte Epizykloide als Flankenlängslinie. Die nach diesem Verfahren hergestellten Kegelradgetriebe zeichnen sich durch eine Unempfindlichkeit gegenüber lastbedingten Verformungen aus.

Das Palloid-Verfahren unterscheidet sich durch sein Werkzeug grundlegend vom Zyklo-Palloid Verfahren. Es handelt sich um einen kegeligen Wälzfräser, der auch als „Tannenbaumfräser“ bezeichnet wird. Mit dem Palloid-Verfahren erzeugen wir Spiralkegelräder mit konstanter Zahnhöhe und einer Evolvente als Flankenlängslinie. Was Palloid-Verzahnungen gegenüber allen anderen Spiralkegelverzahnungen auszeichnet, ist die konstante Zahndicke und Fußausrundung über die Zahnbreite.

Spiralverzahnte Kegelräder haben sich wegen der hohen Verlagerungsfähigkeit unter Last mehr und mehr durchgesetzt. Bei hohen Drehzahlen oder wenn ein geringes Spiel erforderlich ist, wird das Hartschälen oder Schleifen nach dem Härten durchgeführt.

  Modul Durchmesser
Spiralkegelrad in Palloid-Verzahnung 1 - 6 bis ca. 300 mm
Spiralkegelrad in Zyklo-Palloid-HPG-S-Verzahnung
bis Qualität 4 (nach DIN 3965)
1.25 - 12 ca. 25 - 640 mm

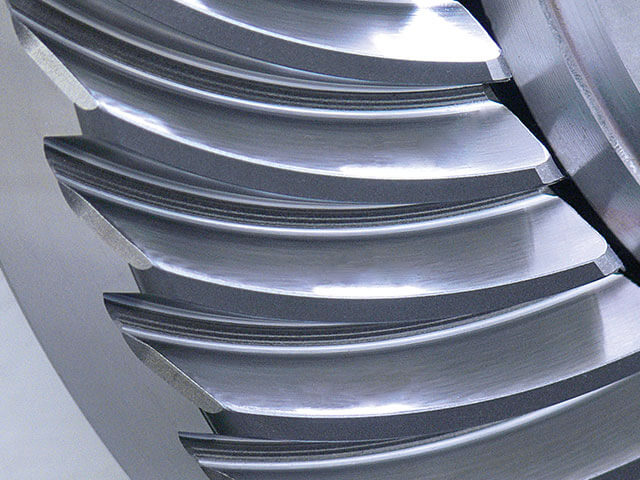

Spiralkegelrad in Zyklo-Palloid-Verzahnung,
zahnflanken­geschliffen
bis Qualität 3-4 (nach DIN 3965)
ca. 2 - 12 bis ca. 600 mm
